אביזרי צנרת שמן וגז
אביזרי צינור הם רכיבים המכילים לחץ המשמשים לשינוי כיוון, לפצל זרימה, להקטין או להגדיל את גודל הצינור, לסגור קו או לחבר צינור לציוד. במערכות נפט וגז, יש לבחור את האביזר בהתאם לתפקוד, גיאומטריה, חומר, דרגת לחץ וטמפרטורה, עובי, שיטת הצטרפות, שירות נוזלים ודרישות בדיקה. שם כמו מרפק או te אינו מהווה מפרט רכישה מלא.
ההתייחסויות הנפוצות כוללות ASME B16.9 עבור אביזרי כתף מחושלים במפעל, ASME B16.5 עבור אוגנים ואביזרי אוגן בטווח הממדים שלהם, ASTM A234 עבור אביזרי פחמן וסגסוגת פלדה עבור טמפרטורות מתונות וגבוהות, ASTM A420 עבור אביזרי טמפרטורות נמוכות שצוינו, ASTM A403 עבור אביזרי austenitic ו-ASTM עבדים או AS100. A182 עבור אוגנים. פרזול ורכיבים נלווים. הציון והתקן המדויקים חייבים להתאים לרכיב ולקוד הפרויקט.

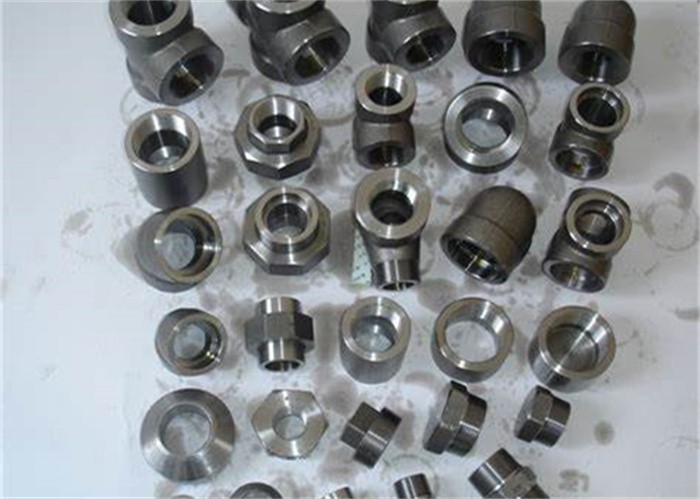

1. סוגים ופונקציות עיקריות
| אֲבִיזָר | תפקיד עיקרי | שאלות רכישה נפוצות |
|---|---|---|
| מַרְפֵּק | זה משנה את כיוון הזרימה, בדרך כלל 45 מעלות או 90 מעלות, ובעיצובים מסוימים, זוויות אחרות. | רדיוס ארוך או קצר, זווית, ממדי מרכז עד קצה, עובי, חומר וגיאומטריה. |
| אני מחבב אותך | יוצר ענף באותו גודל נומינלי כמו הקו הראשי. | גודל קו וענף, חיזוק, מידות, עומסי חומר וענפים. |
| צמצום תה | יוצר ענף קטן או גדול מהקו הראשי. | גודל קו, גודל ברז, גיאומטריית מעבר, עובי וניתוח מתח במידת הצורך. |
| מפחית | מחבר צינורות בגדלים נומינליים שונים. | צורה קונצנטרית או אקסצנטרית, קצוות ראשיים וקטנים, אורך, כיוון ודרישות ניקוז או אוורור. |
| לַחֲצוֹת | מספק שני סניפים בעיצובי צנרת מסוימים. | גדלים של ארבעת הפתחים, חיזוק, מידות, חומר וקבלה לפי הקוד. |
| לְכַסוֹת | סוגר קצה של צינור או אביזר. | קוטר חיצוני, עובי, אורך, הכנת סוף, לחץ פנימי ובדיקות. |
| אוֹגֶן | יוצר מפרק מוברג עם צינור, ציוד, שסתום או אוגן אחר. | דרגת לחץ, פנים, עיגול ברגים, קדח, חומר, אטם ו-ASME B16.5 או תקן רלוונטי אחר. |
2. מרפקים: רדיוס, זווית ומתחים
מרפקים ברדיוס ארוך נבחרים בדרך כלל כאשר יש צורך במעבר זרימה חלק יותר ואובדן לחץ נמוך יותר. מרפקים ברדיוס קצר יכולים להיות שימושיים כאשר המקום מוגבל, אך הגיאומטריה שלהם יכולה לייצר תגובת זרימה ותגובת מתח שונה. על הקונה לציין את הזווית, הרדיוס, הגודל הנומינלי, העובי, השיפוע, סובלנות המימדים והתקן החל.
בחירת המרפק צריכה לשקול את מהירות הנוזל, סכנת שחיקה, אובדן לחץ, התפשטות תרמית, תומכים והעמסה מחזורית. התאמת הגודל הנומינלי לא מוכיחה שלמרפק יש את העובי או יכולת הלחץ והטמפרטורה הנכונים.
3. טי, צלבים ונגזרות
טיז וצלבים מחלקים את הזרימה ויוצרים ענפים. לטיז שווים יש גדלי קו וברזים תואמים, בעוד לטיז מופחתים יש פתחים שונים. ענפים יכולים לרכז מתחים, במיוחד עם רכיבה תרמית, רטט, פעימות ועומסים חיצוניים. העיצוב צריך לאמת חיזוק, עובי, פרופיל ריתוך, תומכים ובדיקה.
טי מצמצם אינו ניתן להחלפה עם ברז העשוי מצלחת או צינור, אלא אם הקוד, מסלול הייצור, הריתוך, הטיפול בחום והבדיקה מאושרים. על ההזמנה לזהות כל פתח, מידות ממרכז לקצה, חומר, עובי ותעודה נדרשת.
4. מפחיתים ומעבר זרימה
מפחיתים קונצנטריים שומרים על קווי מרכז מיושרים ומשמשים כאשר מעבר סימטרי מקובל. מפחיתים אקסצנטריים מקזזים את קווי האמצע וניתן לבחור אותם כדי לשלוט על הצטברות נוזלים, יניקת משאבה או גובה מתלה צינור. יש לציין את כיוון המפחית האקסצנטרי מכיוון שלמתקנים עם צד שטוח למעלה או למטה יש מטרות ניקוז וסילוק שונות.
הבחירה צריכה לשקול שינוי מהירות, אובדן לחץ, סיכון לקוויטציה, זרימת תקע, ניקוז, אוורור, תומכים וגישה לריתוך. המפחית חייב להיות בעל מידות, עובי, אורך, חומר, טיפול בחום ורישומי NDT הנכונים.
5. כובעים וקצוות סגורים
פקקים סוגרים את קצוות הצינור ויכולים להיות חשופים ללחץ פנימי, רכיבה תרמית, קורוזיה ועומסים חיצוניים. הגיאומטריה, העובי, האורך, הכנת הקצה, החומר ותוואי הגיבוש חייבים להתאים למערכת. מכסים שנוצרו עשויים לדרוש טיפול בחום מבוקר, בדיקת מימד ואימות עובי באזורים קריטיים.
יש להתייחס למכסה המשמש כמגבלת לחץ זמנית כאל רכיב קבוע ללא אישור הנדסי. על המסמכים להגדיר את הבדיקות ההידרוסטטיות או ה-NDT, הסימון, סובלנות העובי ושיטת האימות של הרכיב הסגור.
6. אוגנים ומפרקים מוברגים
אוגנים מחברים צינורות לציוד, שסתומים או אוגנים אחרים באמצעות ברגים ואטם. הבחירה כוללת גודל נומינלי, דרגת לחץ, פנים, קדח, דפוס חורים, חומר, סוג האטם והטמפרטורה. ASME B16.5 מכסה כיתות לחץ וטמפרטורה, חומרים, מידות, סובלנות, סימון ובדיקה עבור גדלי האוגן והסוגים שבתחומה.
חומר האוגן חייב להתאים לסוג הצינור ולשירות. ASTM A105 משמש בדרך כלל עבור אוגנים מחושלים מפלדת פחמן, בעוד ASTM A182 מכסה סגסוגת ופלדת אל חלד מזויפים או מגולגלים אוגנים ואביזרים שצוינו. תקן האוגן משלים את מפרט החומר. ה-MTC חייב לזהות את הדרגה ומספר היציקה של הפרזול.
7. חומרים לאביזרי נפט וגז
| שירות או משפחה | התייחסות נפוצה | בקרות מפתח |
|---|---|---|
| אביזרי קת מרותכים מפחמן וסגסוגת | ASTM A234 WPB, WP11, WP22 | הרכב, טיפול בחום, מידות, קשיות, ריתוך ו-NDT. |
| אביזרים בטמפרטורה נמוכה | ASTM A420 WPL6 וציונים שצוינו | טמפרטורת השפעה, אנרגיה נספגת, טיפול בחום, מידות ועקיבות. |
| אביזרי נירוסטה אוסטינית | ASTM A403 WP304L, WP316L | ציון, טיפול בתמיסה, סביבה קורוזיבית, ניקיון ואיכות ריתוך. |
| אוגני פלדת פחמן מזויפים | ASTM A105 | מסלול פרזול, טיפול בחום, קשיות, דרגת לחץ, מידות ו-MTC. |
| סגסוגת מזויפים או אוגנים אל חלד | ASTM A182 | ציון, פרזול יציקה, טיפול בחום, קשיות, דרגת לחץ וסימון. |
יש להעריך את התאימות עם הצינור, השסתום, האוגן, האטם, הברגים, הנוזל, הלחץ, הטמפרטורה, מנגנון הקורוזיה והליך הריתוך. הרכב כימי דומה אינו מוכיח את אותה קשיחות, פורמט, טיפול בחום או יכולת לחץ.
8. ריתוך, טיפול בחום ובדיקה
אביזרי ריתוך קת מחוברים לצינור באמצעות נהלים מוסמכים. ה-WPS וה-PQR צריכים לכסות חומרי בסיס, עובי, עיצוב מפרקים, מיקום, חומרים מתכלים, חימום מוקדם, טמפרטורת מעבר, קלט חום, קירור, PWHT במידת האפשר, קשיות ובדיקה. אביזרי Cr-Mo דורשים בקרה מיוחדת מכיוון שנקודות קשות, סדקי מימן, מתחים שיוריים והשפעות מזג יכולים להפחית את האמינות.
הבדיקה עשויה לכלול בדיקה ויזואלית, מידות, קשיות, בדיקות הידרוסטטיות, אולטרסאונד, רדיוגרפיה, חלקיקים מגנטיים, חודרים נוזליים, השפעה ו-PMI. ההיקף תלוי בתקן, בחומר, בגודל, בשירות, בקוד ובמפרט הפרויקט. PMI-XRF יכול לעזור לזהות את הסגסוגת, אך משלים את ה-MTC, בדיקות מכניות, בדיקת ריתוך ורשומות טיפול בחום.
9. רשימת קניות
ציין את סוג האביזר, הגודל הנומינלי, הנגזרות, הזווית, הרדיוס, הצורה הקונצנטרית או האקסצנטרית, דרגת הלחץ ותקן הממד.
ציין את מפרט ASTM או ASME המלא והציון עבור כל רכיב.
הגדר את נתיב הייצור, הצורה, הטיפול בחום ו-NDT.
עבור טמפרטורה נמוכה, ציין את טמפרטורת ההשפעה, האנרגיה הנספגת, כיוון הדגימה וחזרה.
עבור אביזרי Cr-Mo, דרשו WPS-PQR, חימום מוקדם, טמפרטורת מעבר, PWHT, קשיות ובדיקת ריתוך.
עבור אוגנים, הגדר פנים, קדח, עיגול ברגים, אטם, ברגים ודרגת לחץ וטמפרטורה.
בקש MTC מקושר למספר השחקנים ולסימון של כל אביזר או שחקנים.
בדוק מידות, עובי, מצב פני השטח, שיפוע, סימון, ציפוי ונזק בעת קבלתו.
השתמש ב-PMI רק כאימות זהות משלים.
דרוש אישור הנדסי בכתב כדי להחליף ציונים, תקנים, פורמטים או כיתות לחץ.
שאלות נפוצות
מהם האביזרים הנפוצים ביותר בנפט וגז?
האביזרים הנפוצים כוללים מרפקים, טי שווים ומצמצמים, צלבים, מצמצמים קונצנטריים ואקסצנטריים, פקקים, אוגנים ואביזרים מיוחדים. בחירה נכונה תלויה בתפקוד, בגיאומטריה, בחומר, בלחץ ובטמפרטורה ובקוד הצנרת.
מה ההבדל בין מרפק רדיוס ארוך למרפק רדיוס קצר?
ההבדל הוא בגיאומטריה וברדיוס של קו המרכז. מרפקים ברדיוס ארוך מספקים בדרך כלל מעבר חלק יותר ופחות אובדן לחץ, בעוד שניתן להשתמש במרפקים ברדיוס קצר כאשר המקום מוגבל.
מתי יש להשתמש במפחית אקסצנטרי?
ניתן לבחור כאשר הסידור צריך לשלוט בניקוז, באוורור, בתנאי יניקה של משאבה או בהגבהה של הצינור. יש לציין את כיוון הצד השטוח.
איזה תקן מכסה אביזרי מרותך בקת מתוצרת המפעל?
ASME B16.9 משמש בדרך כלל עבור אביזרי ריתוך בקת מתוצרת המפעל. החומר דורש גם מפרט ASTM משלו, כגון A234, A420 או A403, עם הציון והבדיקה הנכונים.
האם ASTM A234 WPB יכול לשמש עבור אביזרי טמפרטורה נמוכה?
דורש סקירה טכנית ואישור תיעודי. ASTM A234 WPB הוא כיתה של אביזרי פלדת פחמן עבור שירותי טמפרטורה בינונית ומוגבהת שצוינו. יישומי טמפרטורה נמוכה עשויים לדרוש ASTM A420 WPL6 או כיתה אחרת עם בדיקת השפעה נדרשת.
האם PMI-XRF יכול להחליף את ה-MTC של האביזר?
לא. PMI-XRF הוא בדיקת זיהוי משטח סגסוגת משלימה. הוא אינו מפגין תכונות מכניות, קשיחות פגיעה, טיפול בחום, מידות, שלמות ריתוך, NDT או תאימות מלאה ל-MTC.
מה צריכה לכלול הזמנת רכישת אביזרים?
זה צריך לכלול סוג, גודל, פתחים, זווית, רדיוס, כיוון מפחית, תקן החומר והדרגה, מידות, דרגת לחץ, הכנת סוף, טיפול בחום, NDT, השפעה, MTC, סימון, אריזה ועקיבות.
