מדוע צינורות נירוסטה אוסטניטיים מסורתיים במחלפי חום סובלים לעתים קרובות מפיצוח קורוזיה במתח (SCC) -או אפילו מכשל מוקדם- כאשר הם נחשפים למדיה המכילה כלוריד או לסביבות מימיות בטמפרטורה גבוהה? כתוצאה מכך, מספר הולך וגדל של פרויקטים הנדסיים פונים כעת לצינורות פלדה ללא תפרים ASTM A213 TP444, בעיקר בשל היתרונות המשמעותיים שלהם במונחים של עמידות SCC ויציבות תרמית.
צינורות הפלדה ללא תפרים ASTM A213 TP444 למחלפי חום שאנו מספקים מיוצרים באמצעות מערכת נירוסטה פריטית בטוהר גבוה (המכילה כ-17% עד 19% Cr, מיוצבת עם תוספות Nb ו-Ti). הרכב חומר זה מבטל מטבעו את הסיכון של פיצוח קורוזיה במתח בסביבות עשירות בכלוריד. במונחים של עמידות SCC, TP444 מפגין עמידות לסדקים גדולה פי כמה מחומרי TP304/316 מסורתיים בסביבות עם יוני כלוריד, מה שהופך אותו למתאים במיוחד ליישומים הכוללים מי ים, מעבים ומערכות טיפול במים עם כלוריד גבוה.

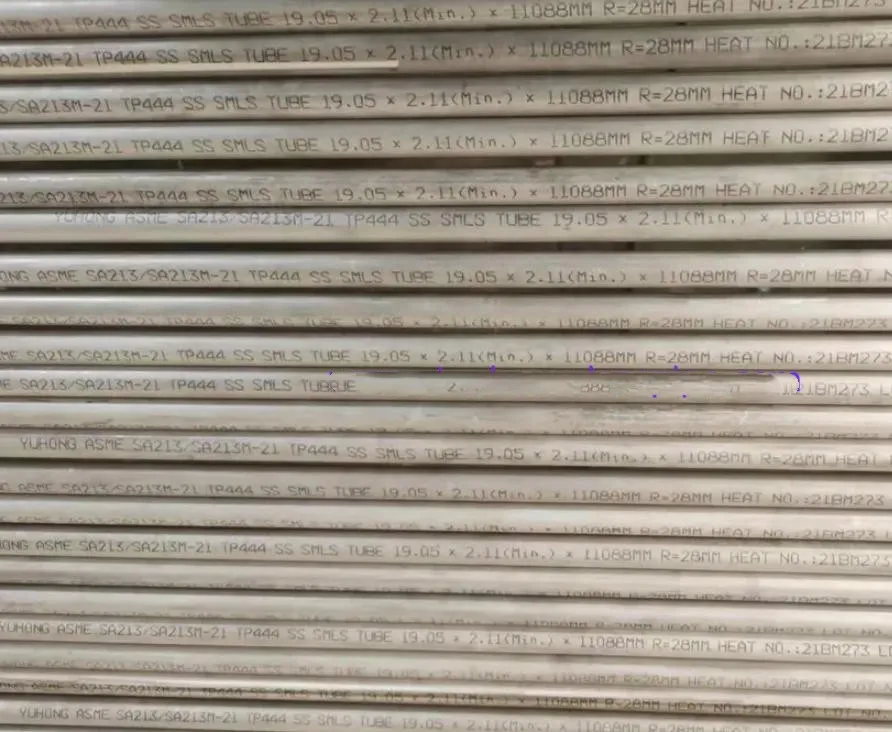

ASTM A213 TP444 צינור פלדה ללא תפרים עבור מחליפי חום
מבחינת ביצועים תרמיים, לצינורות נירוסטה TP444 מוליכות תרמית גבוהה יותר (פי 1.3 עד 1.5 בקירוב מזו של פלדות אל-חלד אוסטניטיות) ומקדם התפשטות תרמית נמוך יותר (כ-10.5 × 10⁻⁶/מעלה). הן המשטחים הפנימיים והן החיצוניים של הצינורות עוברים טיפולי גימור וניקוי מדויקים כדי להבטיח רמה גבוהה של חלקות פני השטח; חספוס פני השטח הפנימי (Ra) נשלט בדרך כלל כדי להיות פחות או שווה ל-0.8 מיקרומטר. זה מפחית ביעילות את התנגדות זרימת הנוזל ומקטין את הנטייה ללכלוך בכ-15% עד 20%, מה שמשפר עוד יותר את יעילות חילופי החום הכוללת.
מפרט צינור נירוסטה ASTM A213
| פָּרִיט | פְּרָט |
|---|---|
| סוג ייצור | חלק/RW/מרותך/בד/CDW/CDS/DOM/CEW/100% רנטגן מרותך |
| מצב משלוח | חישול וכבוש (AP), מלוטש, חישול בהיר (BA), משוכה קרה, MF |
| גימור פני השטח (צינור 304) | BA, 2B, No.4, No.1, No.3, No.8, 8K, HL, 2D, 1D, מראה מלוטשת, 180G, 320G, 400G סאטן/קטיפה |
| טווח עובי | SCH 5, SCH10, SCH 40, SCH 80, SCH 80S, SCH 160, SCH XXH, SCH XXS, SCH |
| תקנים ישימים | SUS, JIS, AISI, ASTM, GB, DIN, EN |
| מדי SWG/BWG | 10, 12, 14, 16, 18, 20 SWG |
| קיצוניות | קצה רגיל, משופע, מושחל |
הרכב כימי של צינור ללא תפרים A213 TP444
| תוֹאַר | UNS | ג | מנ | ש | כֵּן | כֵּן | Cr | גַם לֹא | מו | נ | אַתָה | מְשׁוּתָף | ta |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| A213 TP444 | S44400 | 0.03 | 1 | 0.04 | 0.03 | 1 | 17.5–19.5 | 1.75–2.5 | 0.035 | - | - | - | - |
דרישות מתיחה וקשיות – A213 TP444 צינורות ללא תפרים
| תוֹאַר | UNS | חוזק מתיחהמינ. (MPa) | Limitmin אלסטי. (MPa) | הארכהמין. (%) | קשיות HBWmax. | קשיות HRBmax. |
|---|---|---|---|---|---|---|
| A213 TP444 | S44400 | 415 | 275 | 20 | 217 | 96 |
יישומים של ASTM A213 TP444 צינורות חלקים עבור מחליפי חום:
תעשיית ייצור חשמל
תעשיית העיבוד הכימי
תעשיית המזון והמשקאות
תעשיית התרופות
מתקני התפלה
מערכות HVAC
תעשייה גרעינית
מַסְקָנָה
מקרה מבחן: קבלים לטחנות סוכר ומפעלי עיבוד מזון
בעיית לקוח: סביבת חילופי חום כרוכה בהפרשי טמפרטורה משמעותיים; מקדם ההתפשטות התרמית הגבוה של צינורות מחליף חום סטנדרטיים TP304 גורם לעיתים קרובות להתרופפות החיבורים בין הצינורות ליריעות הצינור.
הפתרון שלנו: אנו מספקים צינורות TP444 ללא תפרים ברמת דיוק גבוהה, תוך ניצול מקדם ההתפשטות התרמית הנמוך שלהם. זה פתר ביעילות בעיות התרופפות שנגרמו על ידי רכיבה תרמית והפחתת משמעותית את זמן ההשבתה של הציוד הנדרש לתחזוקה.
אם אתה מתמודד עם בעיות של פיצוח קורוזיה במתח (SCC), אנא התייעץ עם המומחים הטכניים שלנו! es@gescosteel.com
ASME SA213 TP444 מצב פני השטח מפלדת אל חלד
צינורות פלדה מסגסוגת פריטית בגימור קר יהיו נקיים מאבנית ומתאימים לבדיקה. כמות קלה של חמצון אינה נחשבת אבנית.
צינורות פלדה מסגסוגת פריטית בגימור חם SA213 TP444 יהיו נקיים מאבנית רופפת ומתאימים לבדיקה.
יש לכבוש צינורות נירוסטה SA213 TP444 כדי להסיר אבנית. במקרה של SA213 TP444, כאשר נעשה שימוש בחישול בהיר, לא יהיה צורך בכבישה. כל דרישות גימור מיוחדות יהיו כפופות להסכמה בין הספק לרוכש.
אם יש לך דרישות פרויקט עבור צינורות נירוסטה TP444, אנא אל תהסס לבצע את ההזמנה שלך. לרשות GNEE יש מלאי גדול של מוצרים פופולריים. ניתן לעבד אותם בפורמטים חלקים וגם מרותכים. למידע על הרכב כימי מפורט ודוגמאות חינם, אנא צור קשר עם המפעל שלנו באופן מיידי. אנו מציעים מחירים תחרותיים ושירות מעולה.
ארוז עם נייר עמיד למים ורצועות פלדה, העומדים בדרישות האריזה הסטנדרטיות לתחבורה ימית לייצוא; מתאים לשיטות משלוח שונות או להתאמה אישית לפי דרישות הלקוח.
